ZKR系列直线振动筛介绍

直线振动筛的筛机通过做直线运动对物料进行筛分，主要用于矿山、煤炭、建材和耐火材料、轻工、化工、冶炼等领域。我公司生产的ZKR系列直线筛具有耗能低、产量高、结构简单、易维修、全封闭结构，无粉尘溢散，自动排料，更适合于流水线作业的特点。

产品实拍

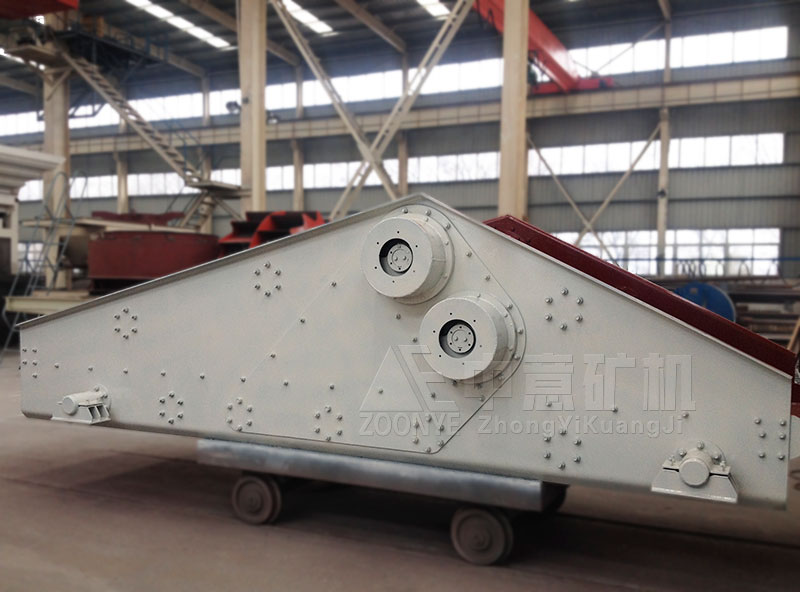

直线振动筛1

直线振动筛2

直线振动筛3

直线振动筛4

直线振动筛5

ZKR系列直线振动筛工作原理：

ZKR系列直线振动筛的筛分原理是采用双振动电机驱动，当两台振动电机做同步或反向旋转时，偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此振动筛的运动轨迹一直作为直线来运动。其中两电机轴相对于筛面有一个倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。

ZKR系列直线振动筛特点：

1、采用小振幅，高频率，大倾角结构，使该机筛分效率高、处理能力强、寿命长、电耗低、噪音小。

2、筛子横梁与筛箱采用高强度螺栓，结构简单，维修方便快捷。

3、采用轮胎联轴器，柔性连接，运转平稳。

4、根据不同用户的实际情况，可定制各种规格、各种振动方式的振动筛。

技术参数

型号	筛网层数	筛孔尺寸(mm)	筛网面积(㎡)	最大给料粒度	振动频率(r/min)	双振幅(mm)	处理能力(m3/h)	电机功能(Aw)
ZKR1230	1	0.25～13	3.6	150	16	7～9	5～40	5.5×2
2ZKR1230	2	0.25～13	3.6×2	150	16	7～9	5～40	5.5×2
ZKR1445	1	0.25～50	6.3	300	16	7～9	10～210	7.5×2
2ZKR1445	2	0.25～50	6.3×2	300	16	7～9	10～210	11×2
ZKR1645	1	0.25～50	7.2	300	16	7～9	14～250	11×2
2ZKR1645	2	0.25～50	7.2×2	300	16	7～9	14～250	15×2
ZKR1652	1	0.25～50	8.4	250	16	7～9	90～270	11×2
2ZKR1652	2	0.25～50	8.4×2	250	16	7～9	90～27	15×2
2ZKR1852	2	0.25～50	9.45	250	16	7～9	18.9～378	11×2
ZKR1852	1	0.25～50	9.45	250	16	7～9	18.9～378	11×2
ZKR1845	1	0.25～50	8.1	300	16	7～9	18～324	15×2
2ZKR1845	2	0.25～50	8.1×2	300	16	7～9	18～324	18.5×2
ZKR2045	1	0.25～50	9	300	16	7～9	21～360	18.5×2
2ZKR2045	2	0.25～50	9×2	300	16	7～9	21～360	22×2
ZKR2060	1	0.25～50	12	300	16	7～9	24～480	18.5×2
2ZKR2060	2	0.25～50	12×2	300	16	7～9	24～480	22×2
ZKR2445	1	0.25～50	10.8	300	16	7～9	21～432	22×2
2ZKR2445	2	0.25～50	10.8×2	300	16	7～9	21～432	22×2
ZKR2452	1	0.25～50	12.6	300	16	7～9	25～504	22×2
2ZKR2452	2	0.25～50	12.6×2	300	16	7～9	25～504	22×2
ZKR2460	1	0.25～50	14.4	300	16	7～9	27～540	22×2
2ZKR2460	2	0.25～50	14.4×2	300	16	7～9	27～540	22×2
ZKR3045	1	0.25～50	13.5	300	16	7～9	31～630	22×2
2ZKR3045	2	0.25～50	13.5×2	300	16	7～9	31～630	30×2
ZKR3052	1	0.25～50	15.6	300	16	7～9	36～720	30×2
2ZKR3052	2	0.25～50	15.6×2	300	16	7～9	36～720	30×2
ZKR3060	1	0.25～50	18	300	16	7～9	32～648	30×2
2ZKR3060	2	0.25～50	82×2	300	16	7～9	32～648	30×2
ZKR3645	1	0.25～50	16.2	300	16	7～9	37～756	30×2
2ZKR3645	2	0.25～50	16.2×2	300	16	7～9	37～756	37×2
ZKR3652	1	0.25～50	18.9	300	16	7～9	42～846	30×2
2ZKR3652	2	0.25～50	18.9×2	300	16	7～9	42～846	37×2
ZKR3660	1	0.25～50	21.6	300	16	7～9	54～1080	30×2
2ZKR3660	2	0.25～50	21.6×2	300	16	7～9	54～1080	37×2
